2020/03/29

ultra96(ZYNQ)で、SWをつけてLチカをする (SWは未動作)

FPGA

FPGAプログラミング大全 Xilinx編をベースに勉強中。

ultra96で外部にボタンSWをつけて、Lチカの速度を変更できるようにした。

そもそもultra96には、PL側にSWは付属していないので、外部に回路をもって対応することになる。外部とは。Low Speedのコネクタに接続することになる。

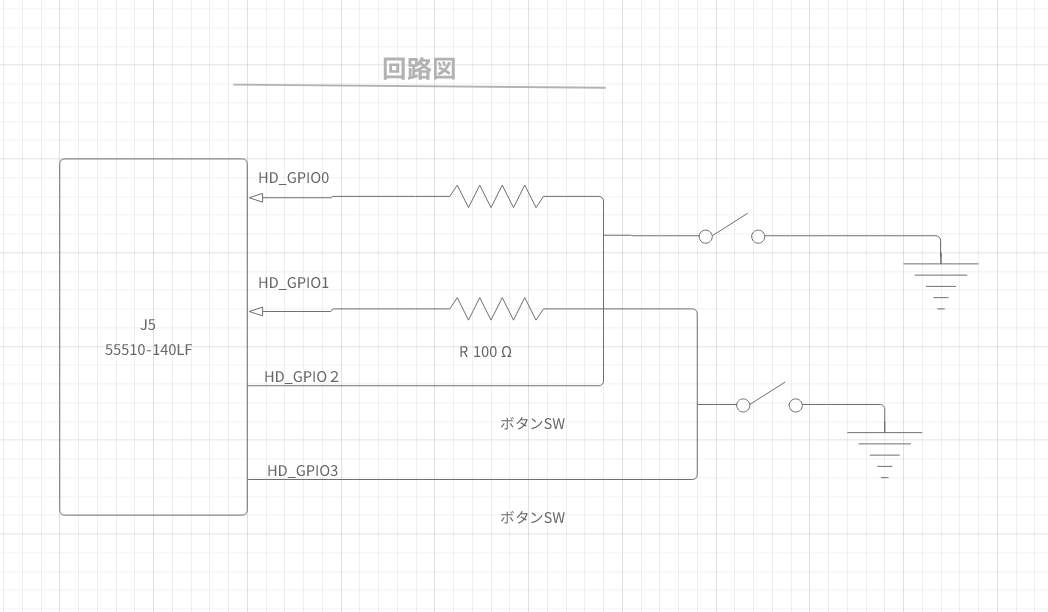

以下、回路図だ。(初めて書いた回路図になる。)

https://www.lucidchart.com/
を使用して書いてみた。

ただ、ボタンSWは持っていないので、こんな感じのオスーオスのケーブルをLow Speedのコネクタに接続すればSWなるかなぁ!?と想像している。

しかし、以下の記事を読むと、ちょっとSWとの間に抵抗を入れて、pull-down抵抗を入れた方がよさそうな気がした。
https://voltechno.com/blog/pullup-pulldown/

いつもどおりチュートリアル1をベースに実装してく。
https://www.element14.com/community/docs/DOC-91053/l/01ultra96vivadointro2018201zip

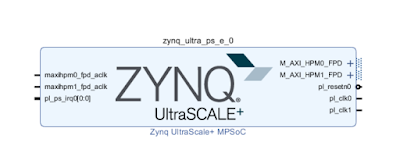

Create Block Designから、ADD IPからZYNQで検索して、Zynq
 UltraScale+ MPSoCを追加する。Run Block Automationをクリックして、ZYNQの設定を行う。

次に、ZYNQをクリックして、Clock Configuration→OutputClock→Low Power Domain Clocks→PL Fabric Clock→PL1をチェックする。

原因不明だが、PL0を使用するとうまくいかなかった。またか。。。入力が常に0に見える。

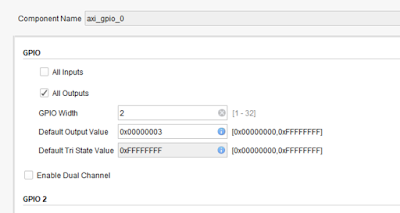

次にSWの電源用のGPIOを追加する。ADD IPからGPIOを検索して、AXI GPIOを追加する。Run Connection Automationを行う。GPIOは、SWを2個使うので、2本だけあればよい。そのため、GPIOをダブルクリックして、2個だけ使用するように設定する。

次に、Lチカ用のコードを追加する。本に載っていたのは、LEDが4個だったが、2個に変更した。ファイル名は、blinkspeed.vとdebounce.vの2ファイルだ。

最初に、すでに、あるdesign_1を右クリックして、Create HDL Wrapperをしておく。

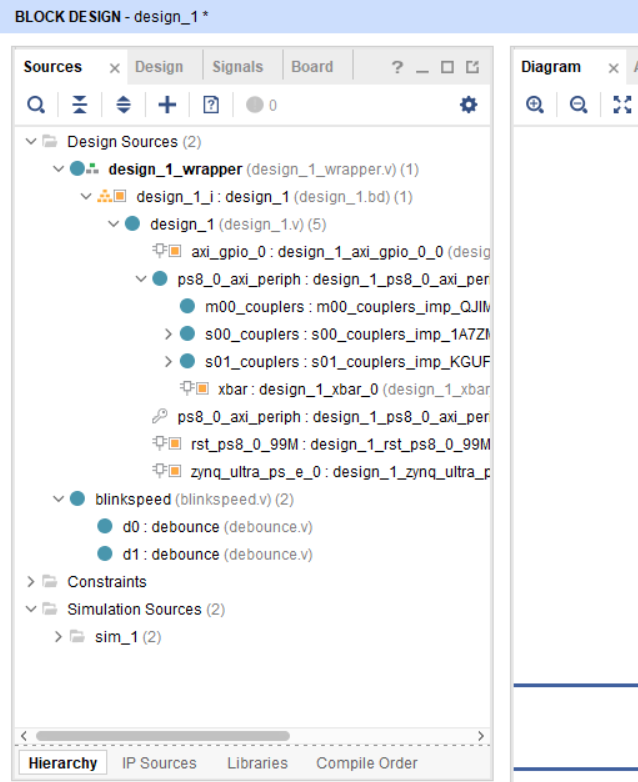

で、その下にできたdesign_1.vのところで、右クリックAdd Sourceあら、blinkspeed.vとdevounce.vを追加する。

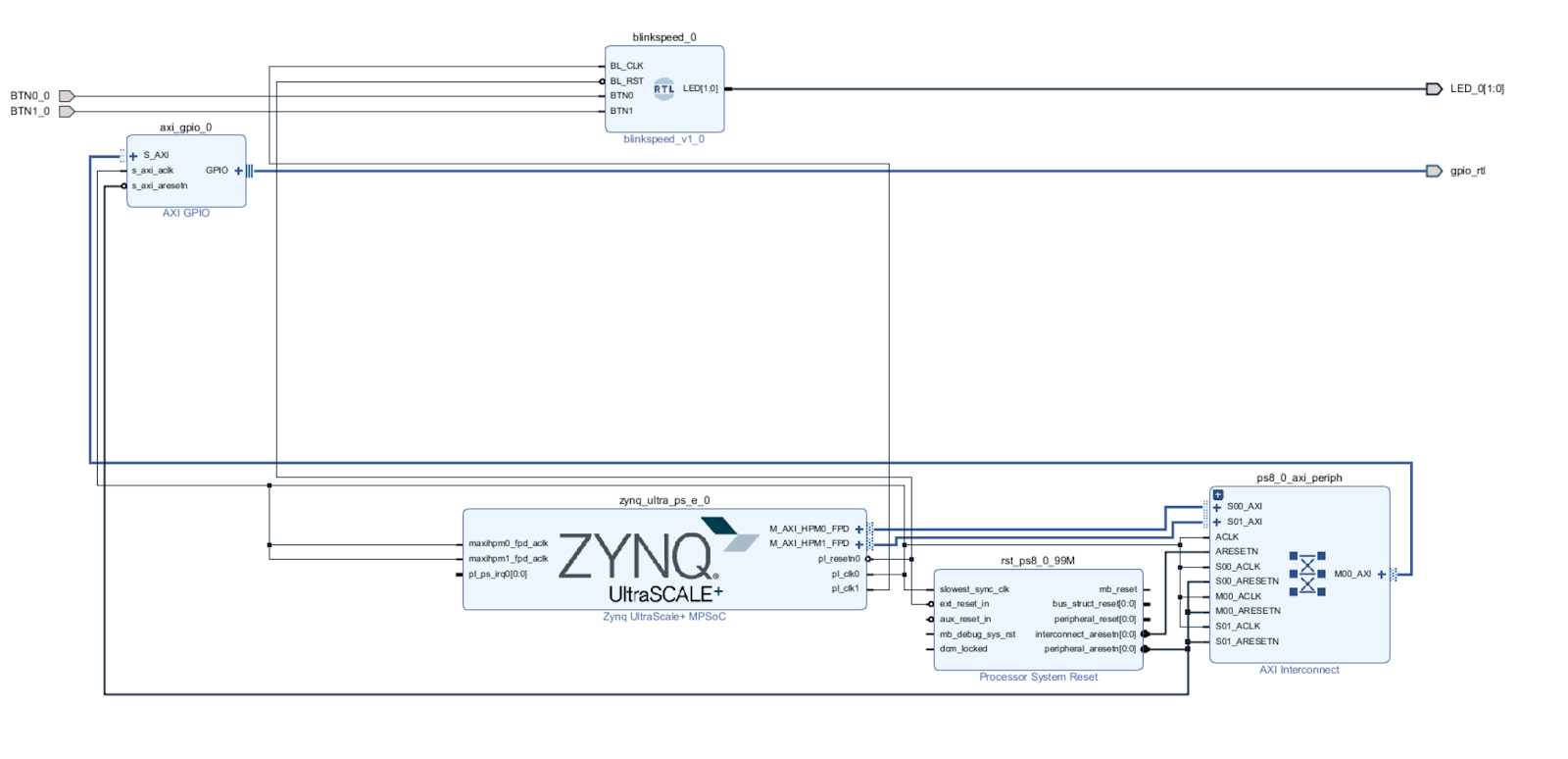

blinkspeed.vの方をドラック&ドロップして、Block Designに追加する。LEDに接続する端子(LED[1:0])と、SWからの入力の端子(BTN0,BTN1)の端子を右クリックして、Make Externalをして外部端子を作成する。そして、入力クロックのBL_CLKは、pl_clk1に接続する。そして、BL_RSTは、pl_resetn0に接続した。

ちなみに、今回は困ったのはこのRSTで、RSTは、LowでReset解除になっている。つまり、0になった時に、内部の変数を初期化するのが正しい。本だと逆になっていた。そもそも本の題材はultra96じゃないけど。。。
(blinkspeed.v参照)

次に制約ファイルを作成して追加する。制約ファイルの名称は、b.xdcとする。

Validate Desiginを実施すると、クロックをpl_clk1を使っているので、RSTをクロックが合わないよと言われるが、今回は気にしない。Generate Bitstreamを行う。

SWだが、以下のようなケーブルを使用して、抜き差しをしてSWにならないかと思ったが、ダメあった、SWからの入力のBTN0を観測したところ、ケーブルが未接続の状態で、常に、1だった。たぶん、pull-downの抵抗を使って、未接続状態の時に0になるようにしないとダメらしい。

で、ソフトウェアだが、チュートリアル2をベースにそのままつくればよい。あとは、bitstreamを流し込んで、hello worldを実行すればOK!

今日は、SWの回路は実装だけ、LEDがチカチカしているのだけ確認した!SWの動作は確認しないでおく。。。いつかやろうー。

———-blinkspeed.v——-
odule blinkspeed(
        input       BL_CLK,
        input       BL_RST,
        input       BTN0,
        input       BTN1,
        output      reg[1:0]    LED

);

wire UP, DOWN;

debounce d0 (.BE_CLK(BL_CLK), .BE_RST(~BL_RST), .BTNIN(BTN0), .BTNOUT(UP));
debounce d1 (.BE_CLK(BL_CLK), .BE_RST(~BL_RST), .BTNIN(BTN1), .BTNOUT(DOWN));

assign UP = 0;
assign DOWN = 0;

reg [1:0] speed;

always @(posedge BL_CLK) begin
    if (~BL_RST)
        speed <= 2’h0;
    else if (UP)
        speed <= speed + 2’h1;
    else if (DOWN)
        speed <= speed – 2’h1;
end

//always @(posedge BL_CLK) begin
//    speed <= 2’h2;
//end

reg [24:0] cnt25;

always @( posedge BL_CLK) begin
    if (~BL_RST)
        cnt25 <= 25’h0;
    else
        cnt25 <= cnt25 + 25’h1;
end

reg ledcnten;

always @*begin
    case ( speed)
        2’h0:    ledcnten = (cnt25           == 25’h1ffffff);
        2’h1:    ledcnten = (cnt25[23:0]      == 24’hffffff);
        2’h2:    ledcnten = (cnt25[22:0]      == 23’h7fffff);
        2’h3:    ledcnten = (cnt25[21:0]      == 22’h3fffff);
    endcase
end

reg [3:0] cnt3;

always @(posedge BL_CLK) begin
    if (~BL_RST)
        cnt3 <= 4’d4;
    else if (ledcnten)
        if (cnt3==4’d6)
            cnt3 <=5’h0;
        else
            cnt3 <= cnt3 + 4’h1;
end

always @* begin
    case (cnt3)
        4’d0: LED = 2’b00;
        4’d1: LED = 2’b10;
        4’d2: LED = 2’b01;
        4’d3: LED = 2’b10;
        4’d4: LED = 2’b11;
        4’d5: LED = 2’b10;
        4’d6: LED = 2’b01;
    endcase
end

endmodule

—————–
–debounce.v————–
module debounce (
        input BE_CLK,
        input BE_RST,
        input BTNIN,
        output reg BTNOUT
);
reg [21:0] cnt22;
wire en40hz = (cnt22==22’d3125000-1);
always @(posedge BE_CLK) begin
    if (BE_RST)
        cnt22 <= 22’h0;
    else if ( en40hz)
        cnt22 <= 22’h0;
    else
        cnt22 <= cnt22 + 22’h1;
end
reg ff1 , ff2;
always @(posedge BE_CLK) begin
    if (BE_RST) begin
        ff1 <= 1’b0;
        ff2 <= 1’b0;
    end
    else if (en40hz ) begin
        ff2 <= ff1;
        ff1 <= BTNIN;
    end
end
wire temp = ff1 & ~ff2 & en40hz;
always @(posedge BE_CLK) begin
    if (BE_RST)
        BTNOUT <= 1’b0;
    else
        BTNOUT <= temp;
end
endmodule
————————-
—b.xdc———

set_property PACKAGE_PIN A9 [get_ports {LED_0[0]}]
set_property PACKAGE_PIN B9 [get_ports {LED_0[1]}]
set_property PACKAGE_PIN D7 [get_ports BTN0_0]
set_property PACKAGE_PIN F8 [get_ports BTN1_0]
set_property PACKAGE_PIN F7 [get_ports {gpio_rtl_tri_o[0]}]
set_property PACKAGE_PIN G7 [get_ports {gpio_rtl_tri_o[1]}]

set_property IOSTANDARD LVCMOS18 [get_ports -of_objects [get_iobanks 26]]

——————————–

最初に書いた回路図をpullup抵抗を追加して記載しておく。

« »
